步进电机驱动方法对蠕动泵精度的影响
时间：2022.07.29
首先，先要了解这三种驱动方法划分是什么 ？
RS-485：是一种串行数据接口标准，为了扩展应用规模通信能力，增加了多点、双向通信能力，即允许在一条平衡总线上连接最多32个接收器，同时还增加了发送器的驱动能力和通信冲突的� ；ぬ匦�，通过差分传输扩展总线的共模规模。
# 实验测试 #
1、实验设计
测试3种差别驱动方法的蠕动泵在“差别转速下泵出相同体积的液体”和“相同转速下泵出差别液体体积”两种情况下，通过液体体积与设定值的差别去判断步进电机的驱动方法在差别于校准参数时对蠕动泵精度的影响。
2、实验要领及办法
（1）实验质料
脉冲量蠕动泵（测试前已进行校准）
模拟量蠕动泵（测试前已进行校准）
RS-485通讯蠕动泵（测试前已进行校准）
16号硅胶管
量筒1（量程: 20mL，精度: 0.5mL)
量筒2（量程: 50mL，精度: 1mL）
烧杯
纯水
（2）实验办法
① 将16号硅胶管扣入蠕动泵滚轮中心，扣上盖板以牢固蠕动泵 ；
② 将硅胶管进液端和出液端均安排在装有纯水的烧杯中 ；

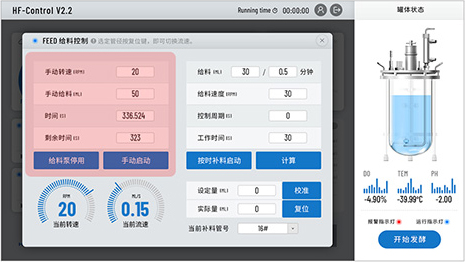

③ 设定手动转速，将硅胶管内的空气排出，当纯水泵至硅胶管出液端管口时，即下图红线位置，停止泵液 ；
测试3种差别驱动方法的蠕动泵在“差别转速下泵出相同体积的液体”和“相同转速下泵出差别液体体积”两种情况下，通过液体体积与设定值的差别去判断步进电机的驱动方法在差别于校准参数时对蠕动泵精度的影响。
2、实验要领及办法
（1）实验质料
（2）实验办法
① 将16号硅胶管扣入蠕动泵滚轮中心，扣上盖板以牢固蠕动泵 ；
② 将硅胶管进液端和出液端均安排在装有纯水的烧杯中 ；
③ 设定手动转速，将硅胶管内的空气排出，当纯水泵至硅胶管出液端管口时，即下图红线位置，停止泵液 ；
3、注意事项
① 蠕动泵在进行实验前，统一使用16号硅胶管以50rpm的转速泵出20mL的泵出液体积，以进行校准操作。
② 在实验进行历程中，无论泵出液体积泛起几多差别，都不可再进行校准操作。
③ 读取泵出液体积时，将量筒放在平整的桌面上，使视线与量筒内液体凹液面的最低处坚持水平。
4、实验数据剖析
实验的数据进行整理，获得下表：
（步进电机驱动精度测试）
（精度测试散点示意图）
从表中数据可以看出，一旦改变了转速和泵出量，差别的驱动方法控制的蠕动泵会有差别结果。3种驱动方法中，RS-485通讯方法的控制精度最优，脉冲次之，模拟量的误差最大。
RS-485通讯的优点
RS-485通讯方法除了付与蠕动泵高控制精度外，还具备以下优点：① 系统运行稳定——利用专用通信总线把集中器和主站宁静、可靠地连接起来。除非设备接口硬件损坏，或者总线线路断开，不然总线抄表系统会一直坚持良好的通信效果和抄收乐成率。
② 通信速率高——由于使用的是专用的有线通信线路连接，线路上除了通信信号外，再无其他信号。且外来的滋扰信号耦合到线路后的衰减很大，所以集中器能以较高的速率与主站通信。
③ 抗滋扰——RS-485总线信道是专用的通信信道，通过在通信线缆上添加的屏蔽，可以有效地包管通信效果，所以具有较强的抗空间滋扰性能。
HOLVES一直在为全方位提高生物反应器的性能努力希望为生物实验提供更为自动化和更为精密的设备。
注：本篇文章内容均为凯发k8登录HOLVES版权所有，未经授权禁止转载及使用。
